Cevi iz ogljikovega jekla, ki se uporabljajo pri prenosu energije, industrijskih objektih in konstrukcijskih sistemih, so pogosto zasnovane za dolgoročno-uporabo v zapletenih pogojih obremenitve. Poleg osnovne trdnosti in žilavosti sta nadzor nad lomom in zmožnost zaustavitve razpok postala ključna inženirska vidika, zlasti za cevovode velikega-premera in varjene jeklene cevi, kot so izdelki LSAW in ERW. Razumevanje, kako se razpoke začnejo, širijo in zaustavijo v ceveh iz ogljikovega jekla, je bistvenega pomena za zagotavljanje celovitosti sistema in zmanjšanje posledic okvar.
Ta članek raziskuje načela nadzora loma v ceveh iz ogljikovega jekla, pri čemer se osredotoča na obnašanje pri zaustavitvi razpok, vplivanje na lastnosti materiala in praktične posledice za inženirsko načrtovanje in nabavo.
Osnove vedenja pri zlomuCevi iz ogljikovega jekla
Mehanizmi za nastanek in širjenje razpok
Lom v ceveh iz ogljikovega jekla se običajno začne z nastankom razpok na koncentraciji napetosti, kot so konice zvara, vključki ali lokalne korozijske napake. Pod delovnim tlakom, toplotno obremenitvijo ali zunanjo obremenitvijo se lahko te mikro-razpoke razširijo skozi steno cevi. Način rasti razpoke je odvisen od žilavosti materiala, intenzivnosti napetosti in temperature.
Pri višjih temperaturah in zadostnih ravneh žilavosti ima ogljikovo jeklo duktilno obnašanje pri lomu, kar omogoča znatno plastično deformacijo pred porušitvijo. Pri nižjih temperaturah ali nezadostni žilavosti lahko pride do krhkega loma, za katerega je značilno hitro širjenje razpoke z minimalno deformacijo. Zmožnost zaustavitve razpok se nanaša na sposobnost materiala, da zaustavi ali upočasni tekočo razpoko, preden pride do katastrofalne okvare.
Zahteve za zaustavitev razpok v inženiringu cevovodov
Inženirska filozofija nadzora loma
Sodobna zasnova cevovodov in tlačnih cevi vedno bolj vključuje načela mehanike loma, namesto da bi se zanašala zgolj na metode dopustnih napetosti. Za-cevovode na velike razdalje, zlasti plinovode, je zaustavitev razpok ključni projektni cilj. Tudi če se razpoka začne, mora sistem preprečiti nenadzorovano širjenje na velike razdalje.
Cevi iz ogljikovega jekla z zadostno žilavostjo lahko razpršijo energijo loma s plastično deformacijo, kar omogoča zaustavitev razpok znotraj omejene dolžine. Na to obnašanje vplivajo debelina stene cevi, premer, delovni tlak in lastnosti materiala. Posledično je nadzor lomljenja kombiniran materialni in konstrukcijski problem.
Tabela 1: Dejavniki, ki vplivajo na zaustavitev razpok v ceveh iz ogljikovega jekla
| Faktor | Vpliv na obnašanje pri zaustavitvi razpok |
|---|---|
| Udarna žilavost | Večja žilavost izboljša sposobnost zadrževanja |
| Debelina stene cevi | Debelejše stene povečajo absorpcijo energije |
| Delovni tlak | Višji tlak poveča pogonsko silo |
| Premer cevi | Večji premer poveča energijo loma |
| Temperatura | Nižja temperatura zmanjša duktilnost |
Lastnosti materiala, ki urejajo zaustavitev razpok
Vloga žilavosti in mikrostrukture
Najpomembnejša lastnost materiala za zaustavitev razpok je udarna žilavost, ki se pogosto ocenjuje s Charpyjevim V-testiranjem z zarezami ali z naprednejšimi meritvami lomne žilavosti. Drobno{2}}zrnate mikrostrukture, proizvedene z nadzorovanim valjanjem in termo{3}}mehansko obdelavo, bistveno izboljšajo učinkovitost zatiranja razpok.
Cevi iz ogljikovega jekla, izdelane za zahtevne aplikacije, imajo običajno nizko vsebnost ogljika v kombinaciji z manganom in mikro-legirnimi elementi. Ta sestava izboljša žilavost brez ogrožanja varljivosti. Enotna mikrostruktura v osnovni kovini in toplotno-prizadetem območju je še posebej pomembna za varjene cevi, saj širjenje razpok pogosto sledi najšibkejši poti.

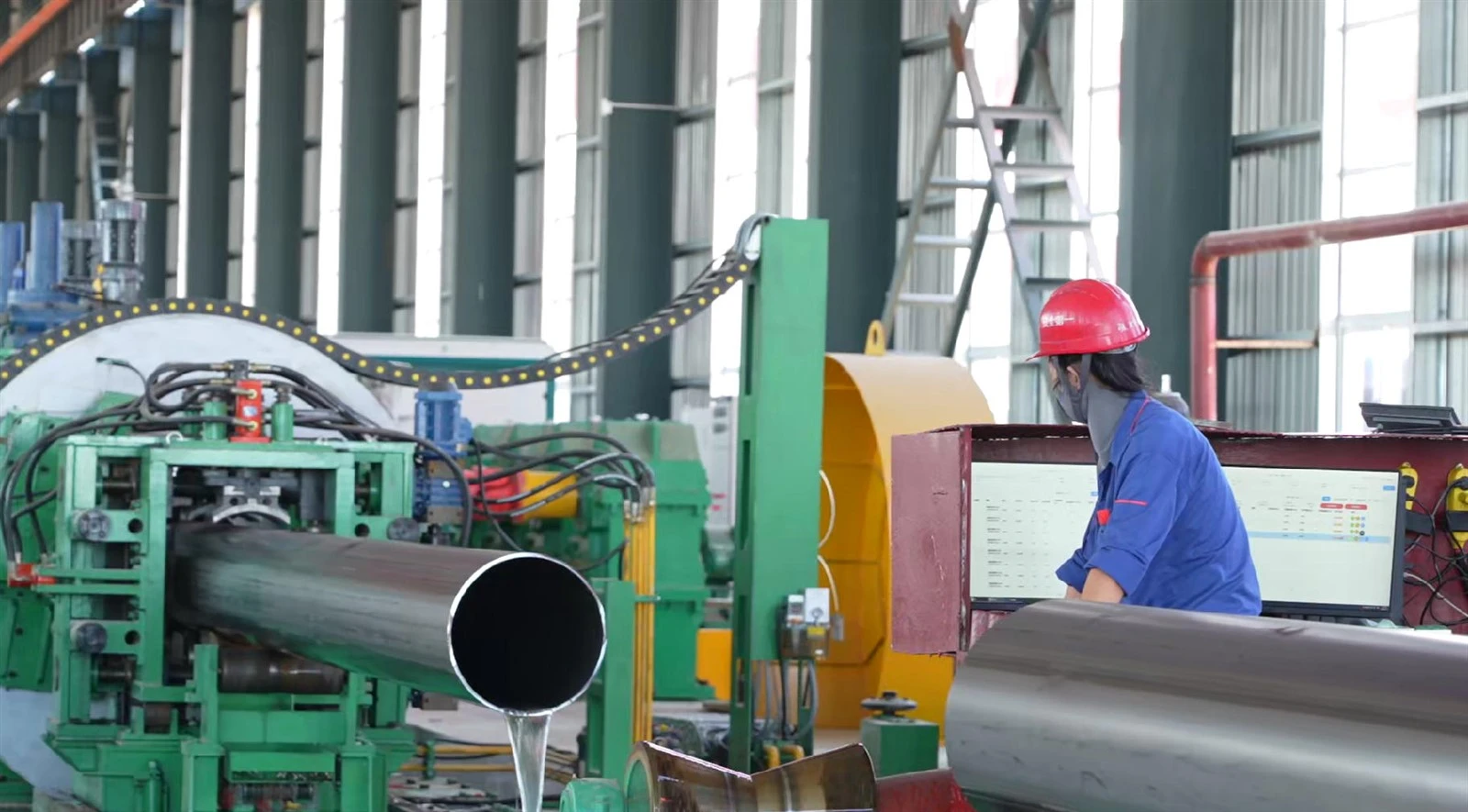

Vpliv varjenja in toplotno-prizadeto območje
Pri varjenih ceveh iz ogljikovega jekla igra toplotno-območje vpliva na lomljenje odločilno vlogo. Nepravilni varilni parametri lahko povzročijo grobo{2}}zrnate mikrostrukture z zmanjšano žilavostjo, kar poveča tveganje za nestabilno rast razpok. Varjenje pod praškom, ki se uporablja v ceveh LSAW, nudi stabilen dovod toplote in globoko taljenje, kar omogoča boljši nadzor lastnosti HAZ v kombinaciji s kvalificiranimi varilnimi postopki.
Toplotna -obdelava po varjenju, če je navedena, dodatno izboljša zmožnost zaustavitve razpok z razbremenitvijo preostalih napetosti in homogenizacijo mikrostrukture v območju zvara.
Standardi in testiranje za nadzor zlomov
Industrijske prakse in merila sprejemljivosti
Medtem ko Charpyjev udarni preskus ostaja najpogosteje uporabljen indikator žilavosti, nekateri projekti cevovodov zahtevajo dodatne ocene,-ki temeljijo na mehaniki zloma. Ti lahko vključujejo preskuse trganja ob padcu teže ali ocene premika odpiranja konice razpoke za simulacijo dejanskega vedenja širjenja razpoke v delovnih pogojih.
Standardi, kot je API 5L, vključujejo dodatne zahteve za nadzor lomov v visoko{1}}ceveh iz ogljikovega jekla, zlasti za plinovode za prenos. Te zahteve se vse pogosteje uporabljajo pri projektih z visokim delovnim tlakom ali dolgimi neprekinjenimi segmenti cevovoda.
Tabela 2: Tipične metode testiranja nadzora zlomov zaCevi iz ogljikovega jekla
| Testna metoda | Namen | Scenarij uporabe |
|---|---|---|
| Charpy V-zareza | Izmeri udarno energijo | Splošna materialna kvalifikacija |
| DWTT | Ocenite širjenje razpok | Plinovodi-na velike razdalje |
| CTOD | Ocenite lomno žilavost | Visok{0}}tvegane aplikacije |
| Hidrostatični preskus | Potrdite strukturno celovitost | Tovarniško sprejemno testiranje |
| NDT pregled | Odkrijte začetne napake | Postopek nadzora kakovosti |
Praktične posledice za lastnike in EPC
Obvladovanje tveganja z izbiro materiala
Z vidika lastnika in EPC nadzor zlomov neposredno vpliva na obvladovanje tveganja in stroške življenjskega cikla. Izbira cevi iz ogljikovega jekla s preverjeno zmožnostjo zaustavitve razpok zmanjša verjetnost dolgotrajnih-lomov, kar omejuje morebitno škodo, izpade in vpliv na okolje.
Izkušeni proizvajalci vključijo vidike nadzora loma v izbiro plošč, kvalifikacijo varjenja in protokole testiranja. Ta celostni pristop zagotavlja, da zmogljivost zatiranja razpok ni teoretična, temveč potrjena z dosledno kakovostjo proizvodnje in dokumentiranimi rezultati testiranja.
Zaključek: zaustavitev razpok kot cilj načrtovanja
Nadzor loma in obnašanje pri zaustavitvi razpok predstavlja napreden, a bistven vidik inženiringa cevi iz ogljikovega jekla. Pri sodobnih aplikacijah za cevovode in konstrukcije ni več dovolj upoštevati samo trdnosti. Sposobnost cevi, da zaustavi razpoke v neugodnih pogojih, določa njeno resnično varnostno mejo.
Z razumevanjem mehanizmov lomljenja, vplivov materiala in uporabnih metod testiranja lahko inženirji in strokovnjaki za nabavo sprejemajo informirane odločitve, ki povečajo zanesljivost sistema. Cevi iz ogljikovega jekla, zasnovane z zmožnostjo zaustavitve razpok, ne zagotavljajo le skladnosti s standardi, temveč tudi dolgoročno-zaupanje pri delovanju v zahtevnih servisnih okoljih.
