Primerjava mehanske trdnosti med brezšivnimi in varjenimi jeklenimi cevmi

Uvod

Pri izbiri jeklenih cevi za industrijsko uporabo,mehanska trdnostpogosto postane odločilni dejavnik. Inženirji in kupci morajo upoštevati ne le kemično sestavo, ampak tudi proizvodni proces, ki neposredno vpliva na sposobnost cevi za obvladovanje tlaka, temperature in zunanjih obremenitev. Med dvema glavnima vrstama-brezhibnoinvarjene jeklene cevi-vsak ima različne mehanske lastnosti zaradi svojih edinstvenih proizvodnih metod.

V tem članku bomo raziskaliprimerjava mehanske trdnostimed brezšivnimi in varjenimi jeklenimi cevmi, razpravljajo o ustreznih preskusnih metodah in analizirajo razlike v zmogljivosti pri različnih aplikacijah. Za širše razumevanje, kako se te cevi razlikujejo po strukturi in proizvodnji, si lahko preberete naš glavni članek"Razlika med brezšivno cevjo in šivno cevjo"objavljeno na spletni strani podjetja Huayang Steel Pipe.

Proizvodni proces in njegov vpliv na trdnost

Ključna mehanska razlika med brezšivnimi in varjenimi cevmi se začne v fazi izdelave.

Kako so izdelane brezšivne cevi

Brezšivne cevi se proizvajajo skoziekstrudiranje ali rotacijsko prebadanje, izhajajoč iz trdne okrogle gredice, segrete na visoke temperature. Gredica se preluknja skozi sredino, da se oblikuje votla cev, ki se nato podaljša in zvalja na želeni premer in debelino stene.

Rezultat tega postopka je cev zbrez varjenega šiva, ki nudi dosledno kovinsko celovitost po celotnem obodu. Ker ni spojev ali šivov, lahko struktura enakomerno porazdeli napetost, kar se izboljšaodpornost na pritisk in enakomerno mehansko delovanje.

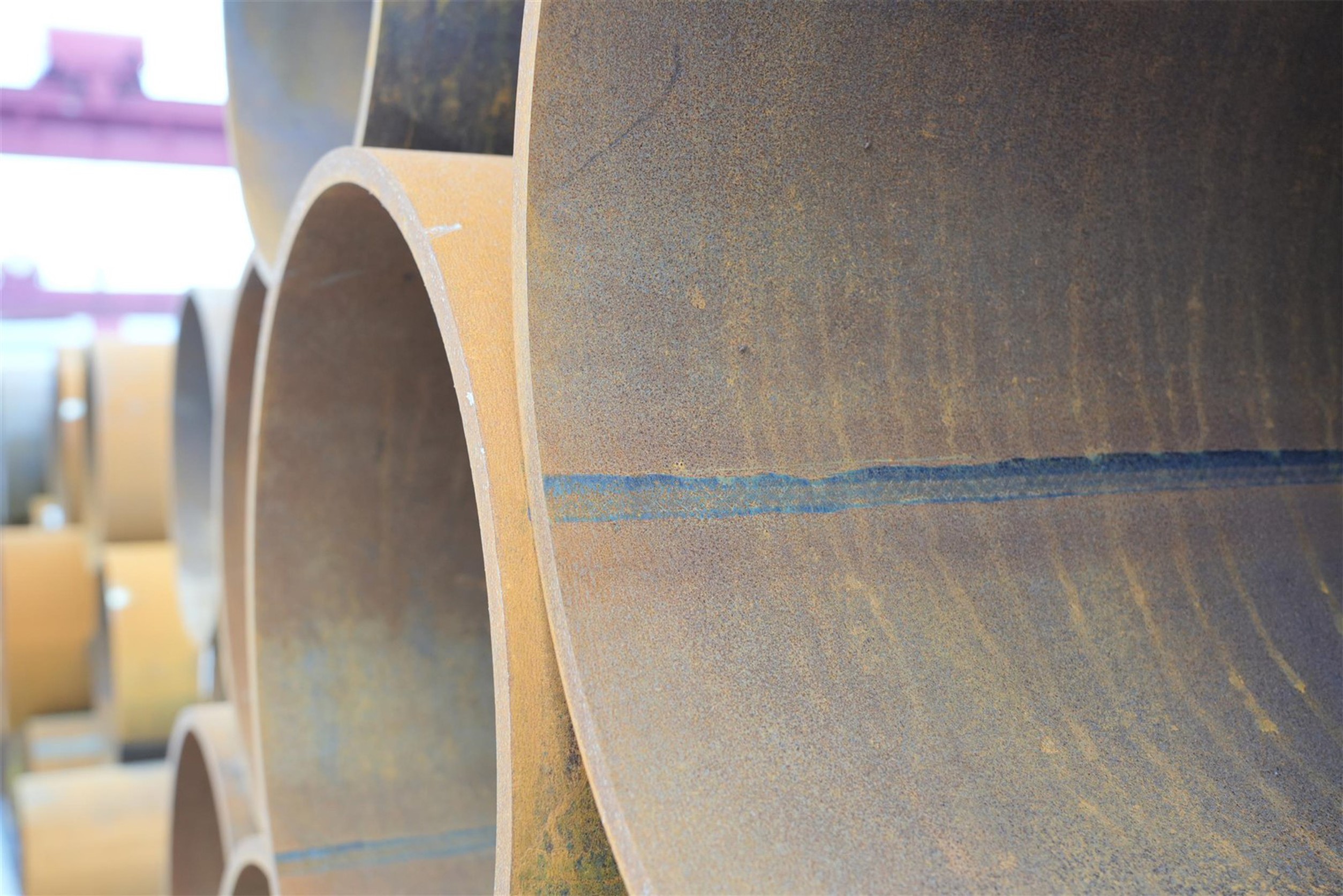

Kako so izdelane varjene cevi

Varjene cevi, znane tudi kotERW (Electric Resistance Welded)ozSAW (potopljeno obločno varjeno)cevi, so izdelane z valjanjem jeklenih kolutov v valjasto obliko in spajanjem robov z varjenjem.

Cevi ERW uporabljajo električni tok za ogrevanje in taljenje robov, medtem ko cevi SAW uporabljajo tehnike obločnega varjenja z dodajnimi materiali. Čeprav sodobna varilna tehnologija zagotavlja visoko trdnost šiva,zvarni spoj ostaja potencialna šibka točkav ekstremnih pogojih. Vendar pa za številne aplikacije, kot je vodni transport ali konstrukcijska uporaba, varjene cevi zagotavljajo odlično zmogljivost po nižji ceni.

Primerjava natezne trdnosti in tečenja

Eden glavnih mehanskih kazalnikov za ocenjevanje jeklenih cevi jenatezna trdnost-največja obremenitev, ki jo material lahko prenese, preden se zlomi. Druga jemeja tečenja, ki definira napetost, pri kateri se začne material trajno deformirati.

Iz tabele so prikazane brezšivne cevivečjo natezno trdnost in mejo tečenjavrednosti kot varjene cevi. Zaradi tega so brezšivne cevi bolj zanesljiveokolja z visokim-tlakom in visoko{1}}temperaturo, kot so naftovodi in plinovodi, kotli in proizvodnja električne energije.

Vendar je pomembno opozoriti, darazlika v jakosti se je znatno zmanjšalas sodobnimi tehnologijami varjenja in postopki toplotne obdelave. Številne cevi ERW in SAW so danes podvržene toplotni obdelavi po -varjenju (PWHT), da se zmanjša preostala napetost in dosežejo mehanske lastnosti, ki so blizu lastnostim brezšivnih cevi.

Tlačna in temperaturna odpornost

Visok{0}}tlačna odpornost

Ker so brezšivne cevi izdelane iz trdne gredice in nimajo varjenega šiva, so idealne zavisokotlačna okolja-kot so hidravlični sistemi, kemični reaktorji in rafinerije nafte. Odsotnost šiva zmanjša tveganje zarazpočna okvarapod notranjim pritiskom.

Nasprotno pa se varjene cevi dobro obnesejo v pogojih zmernega tlaka, vendar lahko zahtevajo dodatnene{0}}destruktivno testiranje (NDT)za zagotovitev celovitosti zvara. Huayang Steel Pipe izvaja ultrazvočno in hidrostatično testiranje vsake varjene cevi, da bi izpolnila mednarodne standarde, kot jeAPI 5L, ASTM A53 in EN10219, ki zagotavlja varnost in doslednost izdelkov.

Temperaturna toleranca

Brezšivne cevi običajno delujejo bolje pri ekstremnih temperaturah-tako visokih kot nizkih-, ker imajo enotne metalurške lastnosti. To jim omogoča vzdrževanjeduktilnost in žilavosttudi če je izpostavljen toplotnemu stresu ali kriogenim pogojem.

Varjene cevi, čeprav so še vedno robustne, se lahko pojavijolokalizirana trdota ali krhkostna območju zvara pod ekstremnimi temperaturami. Ustrezna toplotna obdelava lahko ublaži te težave, zaradi česar so primerni za aplikacije, kot so strukturna podpora, vodni transport in splošna gradnja.

Utrujalna moč in vzdržljivost

Razumevanje neuspeha zaradi utrujenosti

Utrujalna trdnost določa sposobnost cevi, da vzdržiciklični stres-ponavljajoče se spremembe tlaka ali vibracije skozi čas. Cevi na morskih ploščadih, naftnih ploščadih in sistemih za prenos plina doživljajo nenehna nihanja tlaka, zaradi česar je odpornost proti utrujanju kritičen dejavnik učinkovitosti.

Brezšivne cevi na splošno ponujajo vrhunsko odpornost proti utrujenosti, ker imajoneprekinjena, enotna struktura zrn. Varjene cevi, še posebej tiste z vzdolžnimi šivi, lahko sčasoma razvijejo mikrorazpoke vzdolž varjene linije, če so izpostavljene prekomerni ciklični obremenitvi.

Izboljšanje utrujenostne trdnosti varjenih cevi

Sodobne proizvodne tehnologije, kot nprERW visoko{0}}frekvenčno indukcijsko varjenjeinnormalizacija po-varu, so znatno izboljšali odpornost proti utrujenosti varjenih cevi. Na primer, cevi Huayang ERW so podvržene natančnemu varjenju, ki mu sledispletna toplotna obdelava, kar zagotavlja, da območje zvara doseže enako trdnost in žilavost kot osnovna kovina.

Mehansko testiranje in zagotavljanje kakovosti

Skupni mehanski testi

Za zagotovitev zanesljivosti brezšivnih in varjenih cevi proizvajalci izvajajo vrsto mehanskih preskusov, vključno z:

Huayangov sistem nadzora kakovosti

priJeklena cev Huayang, vsak izdelek-ne glede na to, ali je brezšiven ali varjen-je podvrženstrogo mehansko in ne{0}}destruktivno testiranje. Naš preskusni laboratorij je opremljen zuniverzalni natezni stroji, Charpy udarni testerji in ultrazvočni detektorji napakzagotoviti popolno skladnost s standardi ASTM, API in EN.

Poleg tega nudimo prilagojene storitve mehanskega testiranja na podlagi projektnih zahtev, kot je natezno testiranje pri povišani temperaturi ali analiza lomne žilavosti, s čimer inženirjem zagotovimo natančne podatke za načrtovanje cevovoda.

Analiza stroškov-uspešnosti

Brezšivne cevi običajno stanejo20–40 % večkot varjene cevi zaradi večje kompleksnosti proizvodnje in zahtev po surovinah. Vendar pa njihovovrhunska mehanska zmogljivostpogosto upraviči stroške kritičnih aplikacij.

Varjene cevi pa ponujajoodlična stroškovna učinkovitostza projekte z nizkim{0}}do-srednjim pritiskom. V gradbeništvu in splošnem transportu tekočin zagotavljajo cevi ERW in SAW zadostno trdnost za delček stroškov, zaradi česar so najprimernejša izbira za velike-infrastrukturne projekte.

Zaključek: izbira na podlagi potreb po zmogljivosti

Skratka, brezšivne in varjene jeklene cevi imajo svojo edinstveno mehansko trdnost.

Brezšivne cevinudijo vrhunsko tlačno odpornost, odpornost proti utrujenosti in temperaturno toleranco, zaradi česar so primerni za kritična in visoko{0}}stresna okolja.

Varjene cevizagotavljajo ekonomično in zanesljivo rešitev za aplikacije z nizkim- do srednjim-tlakom, pri čemer se mehanske zmogljivosti vse bolj približujejo brezšivnim cevem, zahvaljujoč sodobnemu napredku v proizvodnji.

Pri ocenjevanju zahtev glede mehanske trdnosti morajo kupci upoštevati ne le delovni tlak in temperaturo, temveč tudi dolgoročno-trajnost, standarde inšpekcijskih pregledov in proračun projekta.

priJeklena cev Huayang, izdelujemo obojebrezšivne in ERW/SAW varjene cevipo svetovnih standardih, kot je nprAPI 5L, ASTM A106 in EN10219, ki zagotavlja dosledno mehansko trdnost in kakovost.
